Pour réaliser un schéma de drainage de terrain, partez de la zone humide, repérez la pente, tracez les tranchées avec leur sens d’écoulement, placez les regards aux points contrôlables, puis reliez le tuyau perforé entouré de gravier et de géotextile à un exutoire autorisé. Le drainage de surface, le drain enterré, le puits d’infiltration ou la pompe répondent à des situations différentes.
Un schéma drainage maison ne peut donc pas être copié d’une parcelle à l’autre. Le sol, les fondations, la nappe, le volume d’eau et les règles locales peuvent modifier le tracé. Avant de creuser, vous devez savoir d’où vient l’eau, où elle peut aller et comment inspecter le réseau après sa pose.
Lire le terrain avant de tracer le réseau
Un bon schéma de drainage commence par la cause de l’humidité, pas par l’emplacement d’un tuyau. Observez les zones où l’eau arrive, stagne ou s’infiltre, puis reliez-les à la pente naturelle et au point d’évacuation possible. Cette lecture permet de distinguer un ruissellement de surface, une accumulation dans le sol et une humidité directement liée aux fondations.

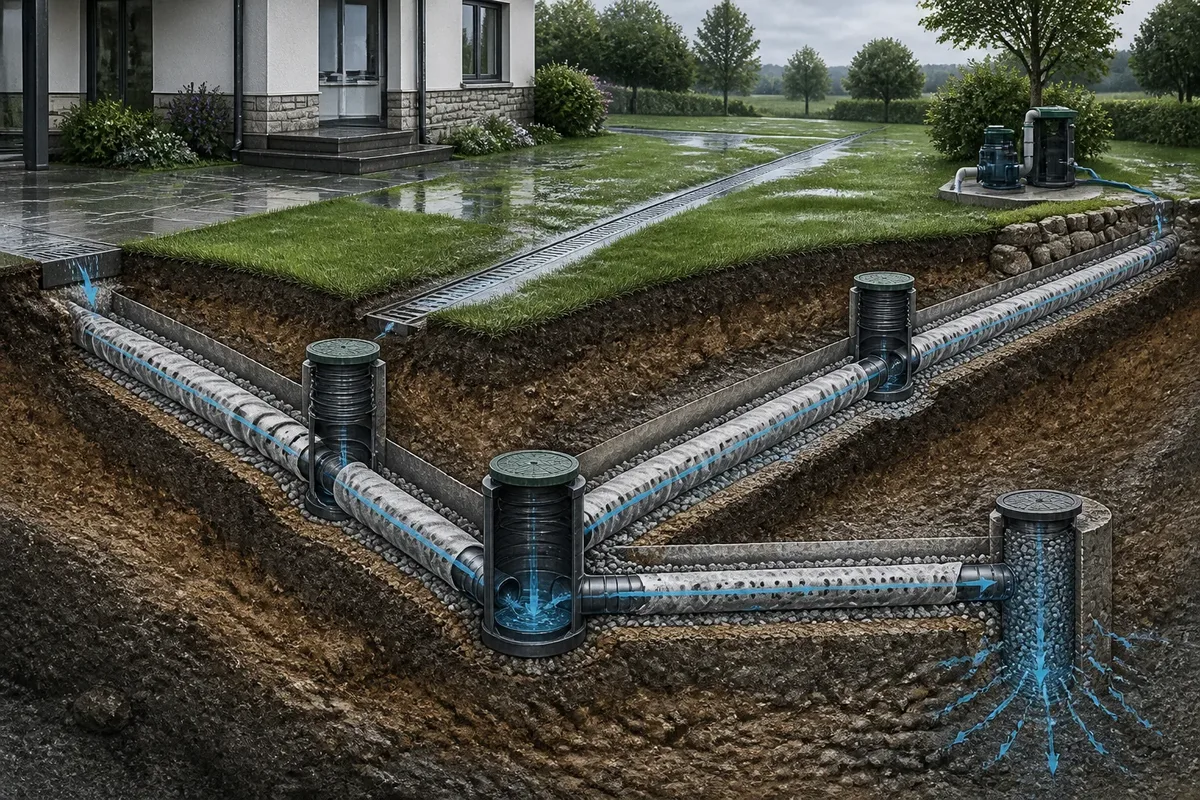

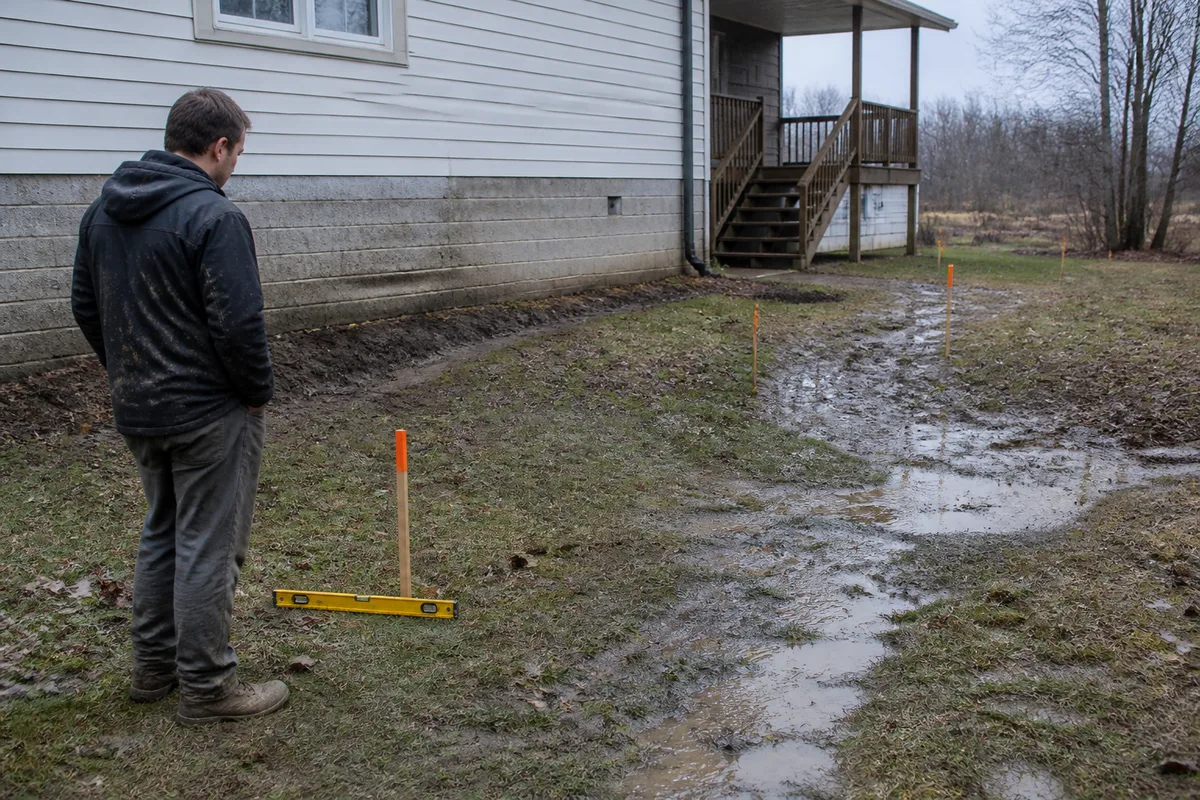

Commencez par observer la parcelle après une pluie significative. Notez les flaques persistantes, les traces de ruissellement, les talus qui concentrent l’eau et les endroits où la terre reste molle. Regardez aussi les descentes d’eaux pluviales, les sorties de gouttières et les revêtements imperméables qui peuvent envoyer un volume important vers une seule zone.
Or, l’eau visible en surface n’est pas la seule à prendre en compte. Une paroi enterrée humide peut recevoir de l’eau latérale à travers un sol peu perméable. Une remontée capillaire, une fissure ou une étanchéité défaillante demande un traitement spécifique : un drain périphérique peut réduire la pression d’eau autour du mur, sans réparer la cause de l’infiltration.
Relevez ensuite la pente à l’aide d’un niveau laser, d’un niveau à eau ou d’un appareil topographique adapté. Un terrain dont la pente paraît faible peut tout de même diriger l’eau vers une maison lorsque les surfaces minérales, les bordures ou les remblais forment une cuvette. Un diagnostic préalable est particulièrement important si le terrain comporte un talus, une nappe proche ou plusieurs bâtiments.
Tester le sol avant de choisir l’infiltration
Un test de perméabilité aide à savoir si un puits d’infiltration ou une tranchée d’infiltration peut absorber l’eau collectée. Le test Porchet mesure la vitesse d’absorption de l’eau dans le sol ; le Fonds Prévention Argile le présente comme une vérification à réaliser avant les travaux liés à l’infiltration. Il ne remplace pas une étude adaptée aux projets importants.
Pour un essai simple, la méthode publiée par ce fonds prévoit une fosse d’au moins 15 cm de diamètre et de 50 à 70 cm de profondeur, remplie d’eau afin d’observer la vitesse d’infiltration. D’autres guides proposent un trou d’environ 30 × 30 cm pour une première observation de terrain. Ces deux formats ne doivent pas être mélangés : le premier correspond à une méthode décrite, le second à un repère simplifié.
Une perméabilité supérieure à 10 mm/h peut signaler un sol qui infiltre rapidement et qui doit être contrôlé pour éviter le lessivage ; en dessous de 1 mm/h, l’infiltration est à proscrire selon la règle générale indiquée par le Fonds Prévention Argile. Entre ces valeurs, le choix doit être étudié avec le volume d’eau à gérer, la profondeur du sol et la présence d’ouvrages voisins.
Pour un projet d’infiltration complexe, faites réaliser une mesure interprétée par un professionnel.
Où placer les drains sur le schéma ?
Le drain se place sur le trajet probable de l’eau, avant la zone que vous voulez protéger. Sur un terrain en pente, il est généralement positionné en amont de la maison, du talus ou de la zone humide afin d’intercepter le ruissellement souterrain. Autour d’une construction, son tracé suit la périphérie concernée, sans fragiliser les fondations ni imposer une excavation non maîtrisée.
Un drain placé uniquement au point le plus bas arrive parfois trop tard : l’eau a déjà traversé le sol ou atteint le mur. Le point bas reste utile pour conduire l’eau collectée vers un regard, un collecteur ou l’exutoire, mais il ne constitue pas automatiquement le meilleur emplacement du drain.
Drain en amont d’un terrain en pente
Sur un terrain en pente, tracez d’abord une ligne d’interception en amont de la zone à protéger. Le drain reçoit l’eau qui descend dans le sol ou le long d’un talus, puis l’oriente vers l’aval. Le schéma doit montrer la pente générale du terrain, la tranchée d’interception, les regards et le raccordement final.
Pour une pente douce inférieure à 5 %, une étude préalable reste recommandée avant la conception et les travaux. Cette indication ne dimensionne ni le tuyau ni la tranchée. Elle rappelle simplement qu’une pente visible sur le terrain ne suffit pas à connaître la pente longitudinale disponible dans la canalisation.
Mais ne placez pas une tranchée au pied d’un talus instable sans vérifier la tenue des terres. L’eau collectée peut modifier les pressions dans le sol, déchausser une berge ou déplacer des fines vers le drain. Une intervention près d’un mur de soutènement, d’une fondation ou d’un ouvrage voisin relève d’un professionnel capable de vérifier la stabilité et les réseaux existants.
Drain périphérique autour d’une maison
Le drain périphérique suit les côtés réellement exposés à l’eau, pas nécessairement les quatre façades. Le tracé doit rester compatible avec la profondeur des fondations, les réseaux enterrés, les accès de chantier et l’étanchéité du mur. Il rejoint ensuite un collecteur ou un regard placé sur le parcours vers l’exutoire.
Un drainage autour des fondations ne doit pas être confondu avec une étanchéité de mur enterré. Le drain collecte l’eau du sol ; la membrane, le revêtement ou la protection verticale limitent le passage de l’eau vers la paroi. Si le mur présente une fissure active, un défaut de joint ou une remontée capillaire, le seul drain ne règle pas nécessairement l’infiltration.
Ne creusez pas contre une fondation dont la profondeur et la structure n’ont pas été vérifiées.
Comment choisir entre drainage de surface, drain enterré et infiltration ?
Choisissez la technique selon l’origine de l’eau et le point où elle doit être maîtrisée. Le drainage de surface évacue l’eau accumulée sur le terrain ; le drainage souterrain utilise des tuyaux perforés enterrés ; l’infiltration restitue l’eau dans un sol suffisamment perméable. Une pompe devient nécessaire lorsque l’exutoire est plus haut que le point de collecte ou que la gravité ne permet pas une sortie fiable.
| Situation observée | Solution à étudier | Point de contrôle |
|---|---|---|
| Eau qui ruisselle ou forme une flaque en surface | Modelage du terrain, caniveau ou drainage de surface | Orienter l’eau sans l’envoyer vers une parcelle voisine |
| Sol humide en amont d’une maison ou d’un talus | Drain enterré d’interception | Stabilité des terres et exutoire disponible |
| Mur enterré soumis à la pression de l’eau | Drain périphérique associé à une protection du mur | Fondations, étanchéité et accès pour entretien |
| Sol très perméable et sortie gravitaire impossible | Puits ou tranchée d’infiltration étudiée | Test de perméabilité et distances de sécurité |
| Point de collecte situé sous le niveau de rejet | Regard avec pompe de relevage | Alimentation, alarme, entretien et solution de secours |
Un sol argileux ralentit l’infiltration et peut retenir l’eau autour de la tranchée. Le géotextile et le gravier limitent le mélange entre les fines du terrain et l’enveloppe drainante, mais ils ne transforment pas une argile compacte en sol filtrant. Il faut alors examiner le volume à évacuer, la possibilité d’un rejet autorisé et la stabilité des abords.
Ainsi, un puits d’infiltration ne doit pas être choisi parce qu’il évite un tuyau de sortie. Il exige un sol capable d’absorber l’eau, un volume compatible avec les pluies reçues et une implantation éloignée des ouvrages vulnérables. Une pompe ne résout pas non plus un défaut d’entretien : elle ajoute un équipement électrique, une conduite de refoulement et un risque de panne.
Dans un terrain fortement humide, ne faites pas du puits perdu votre solution par défaut.
Comment réaliser un drain enterré étape par étape ?
La pose d’un drain enterré suit une séquence vérifiable : valider l’exutoire, implanter le tracé, creuser la tranchée, préparer le fond, poser le géotextile et le tuyau perforé, puis remblayer après contrôle de l’écoulement. Chaque étape doit laisser une preuve visible avant la fermeture, car une pente ou un raccordement enterré devient difficile à corriger ensuite.
Étape 1 : tracer le parcours et vérifier l’exutoire
Marquez au sol la zone à protéger, le point de départ, les changements de direction, les regards et le sens de l’eau. Reportez sur le schéma la cote du point haut et celle du point de rejet. L’exutoire doit être identifié avant le terrassement : réseau autorisé, fossé accepté, dispositif d’infiltration validé ou système de relevage.
Or, ne raccordez pas automatiquement le drainage au réseau d’eaux usées. Les eaux collectées par un drain relèvent de la gestion des eaux pluviales ou de l’eau du sol, avec des règles de raccordement qui peuvent être différentes selon la commune. Un rejet sur la voie publique, chez le voisin ou dans un réseau sans autorisation peut créer un écoulement interdit et déplacer le problème.
Repérez aussi les canalisations existantes, les câbles et les fondations avant toute excavation. Une tranchée proche d’un ouvrage ne doit pas être ouverte à l’aveugle.
Étape 2 : creuser et préparer le fond
Creusez la tranchée selon le tracé validé, en conservant un fond régulier et une pente continue vers le point de collecte. Les guides consultés avancent parfois une tranchée de 40 à 60 cm de profondeur pour environ 30 cm de largeur, tandis que d’autres indiquent 50 à 80 cm ou 30 à 60 cm pour un drain français de jardin. Ces fourchettes décrivent des configurations différentes ; elles ne constituent pas une dimension obligatoire.
Une pente gravitaire de conception de 0,5 à 1 %, soit 5 à 10 mm par mètre, fournit un ordre de travail courant pour un drain enterré. Elle doit être contrôlée avec un niveau ou un laser sur toute la longueur. Une pente réelle trop faible favorise les stagnations ; une excavation trop profonde peut atteindre une nappe, fragiliser une fondation ou rendre l’exutoire impossible.
Mais le fond ne doit pas présenter de cuvette entre deux regards. Corrigez les points bas parasites avant de poser le tuyau, puis vérifiez que la profondeur disponible reste compatible avec la sortie finale.
Étape 3 : poser le géotextile, le gravier et le tuyau perforé
Déployez un géotextile continu dans la tranchée en gardant assez de largeur pour le rabattre au-dessus du gravier. Placez ensuite une couche drainante, le tuyau perforé, puis du gravier sur les côtés et au-dessus avant de refermer l’enveloppe. Le tuyau peut être en PVC ou en polyéthylène ; le diamètre et la rigidité doivent correspondre au tracé, au curage prévu et aux contraintes de pose.
Un diamètre nominal de 100 mm est un choix fréquent pour un drain périphérique ou linéaire de terrain, sans constituer une obligation universelle. Une enveloppe de gravier d’environ 10 à 20 cm sur les côtés et au-dessus du tuyau est souvent utilisée comme ordre de grandeur de conception. Le sol, le débit attendu et le risque de colmatage peuvent imposer une autre section.
Le géotextile ne doit pas être déchiré par les cailloux ni interrompu aux raccordements. Séparez le sol fin du gravier filtrant, emboîtez les tuyaux sans créer de contre-pente et orientez les perforations selon les prescriptions du fabricant du produit utilisé.
Un tuyau posé directement dans la terre fine se colmate plus vite et perd sa capacité de collecte.
Étape 4 : raccorder, remblayer et tester l’écoulement
Raccordez chaque tronçon à un regard ou à un collecteur en respectant le sens d’entrée et de sortie. Avant de remblayer, versez une quantité contrôlée d’eau en amont et observez son arrivée au point de sortie ou dans le regard aval. Le résultat attendu est un écoulement continu, sans débordement ni accumulation dans une portion du réseau.
Ensuite, remblayez progressivement avec un matériau qui ne déchire pas le géotextile ni le tuyau. Maintenez les regards à une cote permettant l’ouverture future du couvercle. Photographiez les raccordements, les profondeurs et la position du réseau avant de refermer la tranchée : ces informations éviteront une perforation lors d’un futur terrassement.
Ne remblayez pas un réseau dont l’exutoire n’a pas été testé.
Comment positionner les regards et organiser les raccordements ?
Les regards se placent aux changements de direction, aux jonctions, aux ruptures de pente et aux points où un contrôle ou un curage sera nécessaire. Ils doivent rester accessibles après l’aménagement du terrain. Le schéma doit représenter chaque entrée, chaque sortie et le sens de circulation, plutôt qu’un simple cercle posé sur le tracé.
Un regard en amont permet de contrôler l’arrivée d’eau ; un regard à la jonction facilite l’inspection de plusieurs branches ; un regard aval permet de vérifier le départ vers l’exutoire. Le choix du diamètre et de la profondeur doit laisser passer les outils de nettoyage prévus. Un regard trop petit ou enterré sous une terrasse ne remplit plus correctement son rôle.
Pour un réseau périphérique, prévoyez un accès à chaque angle réellement difficile à nettoyer. Un long tronçon rectiligne peut rester continu si sa pente est maîtrisée et si ses extrémités sont inspectables. Les racines, les fines et les dépôts ne disparaissent pas parce que le tuyau est perforé.
Pourtant, multiplier les regards sans logique crée des points faibles, des raccords supplémentaires et des couvercles difficiles à intégrer. Placez-les là où ils donnent un accès utile, non à intervalles copiés sur un modèle trouvé en ligne.
Quel exutoire prévoir pour évacuer l’eau collectée ?
Évacuation gravitaire et infiltration
Une évacuation gravitaire fonctionne lorsque la sortie est plus basse que l’ensemble du réseau et que la pente reste continue jusqu’au point de rejet. Le collecteur doit conserver sa section, ses raccordements doivent être étanches là où l’eau circule en charge et la sortie doit être protégée contre le retour d’eau ou l’obstruction.
Si l’infiltration est retenue, le test de perméabilité doit précéder le dimensionnement du puits ou de la tranchée. La distance aux fondations, aux murs enterrés, aux limites de propriété et aux ouvrages voisins doit être vérifiée dans le projet. Une infiltration concentrée à proximité d’une construction peut aggraver la pression d’eau au lieu de l’éliminer.
La rubrique 2.1.5.0 de la nomenclature loi sur l’eau vise certains rejets d’eaux pluviales dans les eaux superficielles, sur le sol ou dans le sous-sol. Pour la surface concernée, le seuil indiqué est le suivant :
| Surface du projet et du bassin naturel intercepté | Régime indiqué |
|---|---|
| De 1 hectare à moins de 20 hectares | Déclaration |
| 20 hectares ou davantage | Autorisation |
Ces seuils ne dispensent pas de vérifier le dossier applicable auprès du service compétent, notamment lorsque le projet concentre les eaux ou modifie un écoulement naturel.
Cas où la gravité ne suffit pas
Lorsque le point de rejet est plus haut que le drain, un poste ou regard de relevage peut pousser l’eau vers l’exutoire. Le système doit alors intégrer une pompe adaptée, une alimentation protégée, un dispositif d’alerte et un accès pour maintenance. La conduite de refoulement doit aussi empêcher le retour d’eau vers le regard en cas d’arrêt.
Un clapet anti-retour est parfois proposé dans ce type d’installation ; une estimation publiée situe son prix entre 50 et 200 €, hors pose et hors autres éléments du poste. Ce montant ne constitue pas le coût d’un réseau complet. Il faut compter séparément la fouille, la pompe, le regard, l’alimentation, le raccordement et l’entretien.
En revanche, une pompe ne doit pas masquer l’absence d’exutoire autorisé. Si le rejet final n’est pas accepté ou si le volume à gérer n’est pas connu, suspendez le terrassement et faites valider la solution.
Profondeur, pente et coût : comment interpréter les valeurs ?
Les profondeurs, les pentes et les prix publiés pour un drainage sont des ordres de grandeur, pas des normes universelles. Une petite tranchée de jardin, un drain périphérique de maison et une interception de talus ne sollicitent ni le même sol ni le même matériel. Le devis doit donc préciser le linéaire, la profondeur, les déblais, l’exutoire, les regards et les essais inclus.
| Élément | Valeur indicative publiée | Limite à vérifier |
|---|---|---|
| Pente d’un drain gravitaire | Environ 0,5 à 1 %, soit 5 à 10 mm/m | Topographie réelle et profondeur de sortie |
| Tranchée principale | Environ 40 à 60 cm de profondeur et 30 cm de largeur dans certains guides | Sol, débit, fondations et type de drainage |
| Autres profondeurs proposées | 30 à 60 cm ou 50 à 80 cm selon le cas décrit | Ne pas fusionner ces fourchettes en une règle unique |
| Prix de drainage de terrain | Environ 30 à 70 €/m linéaire dans une estimation publiée | Terrassement, accès, déblais et exutoire inclus ou non |
| Coût global annoncé | 3 000 à plus de 10 000 € pour certains terrains complets | Périmètre des travaux non précisé : comparaison impossible sans devis détaillé |
Un drain agricole posé est parfois annoncé entre 20 et 30 €/m linéaire, tandis qu’un drainage complet est évalué plus haut lorsqu’il comprend la tranchée, les regards, le gravier, le géotextile et la sortie. Ces chiffres ne décrivent pas le même contenu. Dans un devis, exigez une ligne distincte pour le terrassement, l’évacuation des terres, les raccordements et la remise en état.
Pour un chantier complet, ne retenez aucun prix au mètre sans connaître le périmètre inclus.
Le budget augmente fortement lorsque l’accès de la pelle est difficile, que les déblais doivent être évacués, que le sol contient des blocs ou que la maison impose une excavation protégée. Ajoutez l’entretien futur des regards et du réseau à l’analyse. Une économie réalisée sur le géotextile, les accès ou les raccordements peut produire un colmatage ou un réseau impossible à curer.
Vérifier le schéma avant de remblayer
Le contrôle final doit confirmer quatre points : l’eau entre au bon endroit, le réseau descend réellement vers l’aval, les regards restent accessibles et l’exutoire accepte le débit prévu. Effectuez cette vérification tranchée ouverte, avec les tuyaux, les raccordements et les protections encore visibles. Une photo seule ne valide ni la stabilité du terrain ni la sécurité de la pose.
Après les premières pluies, inspectez les regards et la zone de rejet. Recherchez une eau trouble chargée de fines, un affaissement du remblai, une stagnation persistante ou une sortie qui érode le sol. Une obstruction peut venir d’un géotextile mal choisi, d’un raccord mal aligné, de racines ou d’une entrée de terre pendant le chantier.
Mais n’attendez pas une infiltration intérieure pour entretenir le réseau. Retirez les dépôts accessibles, vérifiez les couvercles et faites curer le drain lorsque l’inspection montre une perte d’écoulement. Le curage doit être réalisé avec une pression et un équipement compatibles avec le tuyau posé.
Près de fondations, d’un talus instable, d’une nappe ou d’un réseau complexe, faites valider le tracé et la méthode par un professionnel qualifié avant de creuser.
Questions fréquentes sur le schéma de drainage
Comment entretenir un drain enterré après sa pose ?
Ouvrez les regards pour retirer les dépôts, les feuilles et les fines qui peuvent ralentir l’écoulement. Un rinçage ou un curage peut être nécessaire lorsque le débit diminue, notamment après de fortes pluies ou des travaux proches du réseau. Aucun intervalle d’entretien unique ne s’applique à tous les terrains : il dépend de la quantité de limon, des racines et du volume d’eau collecté.
Quels signes indiquent qu’un drain est colmaté ?
Une stagnation persistante dans la zone drainée, un regard qui se remplit anormalement ou une sortie dont le débit diminue peuvent signaler un colmatage. Des remontées d’humidité autour d’un mur ou un débordement lors d’une pluie sont également des indices fréquents. Le contrôle des regards permet de distinguer un bouchon local d’un problème situé sur l’exutoire.
Peut-on planter des arbres au-dessus d’un drain enterré ?
Il vaut mieux éviter les arbres et les végétaux à enracinement profond au-dessus ou à proximité immédiate du réseau. Les racines peuvent pénétrer les raccords, déplacer le tuyau ou réduire la circulation de l’eau avec les fines. Une bande accessible, plantée de végétaux à racines superficielles, facilite aussi les interventions futures.
Sources utiles à consulter
Les règles de rejet et les caractéristiques du terrain doivent être vérifiées avec des interlocuteurs compétents avant les travaux. Les sources suivantes servent à documenter le projet, pas à remplacer une étude lorsque les fondations, la stabilité ou un volume important d’eau sont concernés.
Fonds Prévention Argile → méthode du test Porchet, dimensions de la fosse et repères de perméabilité → décider si une infiltration mérite d’être étudiée → faire interpréter le résultat pour un projet complexe.
Service compétent de la préfecture ou de la direction départementale des territoires → régime applicable aux rejets d’eaux pluviales et rubrique 2.1.5.0 → vérifier déclaration ou autorisation → intégrer la surface du projet et la partie du bassin naturel interceptée.
Mairie et gestionnaire du réseau local → conditions de raccordement, fossé, réseau pluvial ou restrictions de rejet → confirmer que l’exutoire envisagé est autorisé → conserver la réponse avec le dossier de travaux.
Professionnel qualifié en terrassement, drainage ou structure → vérification sur place des fondations, réseaux, pentes et stabilité → sécuriser un chantier à proximité d’une maison ou d’un talus → demander un devis détaillant les éléments réellement inclus.
